創科前線/華為「韜定律」 改寫全球半導體規則
今年5月，一個由中國企業命名的定律，正在全球半導體界引發一場「巨震」。當西方產業界還在為「摩爾定律是否走到盡頭」而爭論不休時，華為技術有限公司董事、半導體業務部總裁何庭波，在國際電路系統研討會（ISCAS 2026）上發布了一個全新的技術演進方向——「韜（τ）定律」，為半導體與電子系統演進提供全新指導原則。
在芯片產業中，傳統芯片技術演進的核心邏輯是將晶體管越做越小，但這條路正逼近物理和經濟的雙重極限。而華為此次公布的定律則是將芯片發展的關注焦點從傳統的「幾何空間縮微」（把晶體管做小）轉向了「時間縮微」（把信號傳輸時間縮短），通過邏輯折疊等技術，實現半導體與電子系統的持續演進。業內人士分析認為，韜（τ）定律將全方位提振國內芯片產業信心，利好全產業鏈發展。
【大公報訊】綜合新華社、第一財經報道：蔻町智能聯合創始人、CTO陳秋武表示，在現代信息技術飛速發展的半個多世紀中，半導體產業的繁榮與演進始終圍繞着一個被奉為圭臬的底層邏輯——摩爾定律：通過不斷縮小晶體管的物理尺寸，集成電路在單位面積內能夠容納更多的計算單元，從而實現芯片性能指數級攀升與單位計算成本持續下降。然而，隨着硅基工藝節點向亞納米時代挺進，這一基於「幾何縮微」的單向演進路徑正面臨嚴峻的物理極限和經濟效益雙重挑戰。
在此行業背景下，華為正式推出韜（τ）定律。多位行業人士表示，相較於摩爾定律聚焦芯片單一維度的尺寸迭代，韜（τ）定律構建起貫穿器件、電路、芯片到系統層面的多層級協同優化體系。這將強化體系化的能力，而不單是芯片的能力。
從器件到系統全面突破

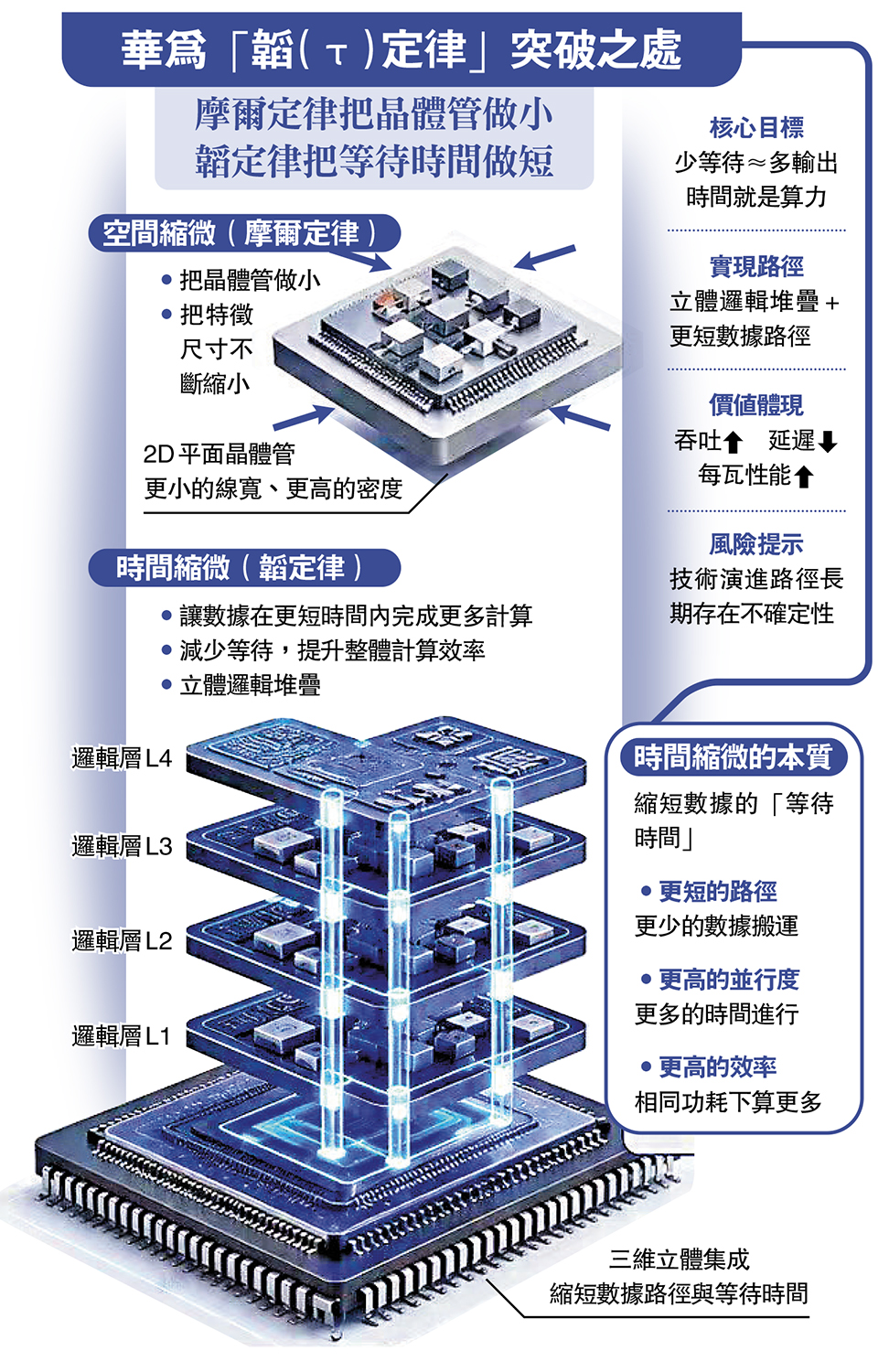

「該體系以系統性降低時間常數τ為目標，旨在驅動各層級性能、能效、晶體管密度的持續提升。」何庭波詳解：在器件層面，通過優化晶體管和互連電阻及寄生電容，從物理底層最大限度縮微器件級時間常數τ；在電路層面，通過邏輯折疊技術突破傳統平面布局的物理邊界，顯著縮短關鍵路徑的走線長度並有效降低信號傳播的電阻和電容負載，實現晶體管密度和電路性能大幅提升；在芯片層面，通過「軟件、架構、芯片」的全棧軟硬芯協同設計，基於實際工作負載實現指令流和數據流的細粒度控制，提高系統級並行度和效率，大幅降低端到端執行時間；在系統層面，定義靈衢總線，重構計算系統互聯協議，實現超節點的統一內存編址和原生內存語義，大幅降低系統通信時延。
全球計算聯盟秘書處CTO苗福友對韜（τ）定律的創新價值予以高度認可。他表示，韜（τ）定律突破傳統體系局限，綜合架構創新、Chiplet、先進堆疊等多項前沿技術，從通信時延這一維度重構計算性能評價標準，為行業發展提供了全新思路與重要突破方向。
麒麟芯片率先採用邏輯折疊技術
事實上，韜（τ）定律並非純理論構想，而是經過長期落地驗證的成熟技術體系。何庭波披露，過去六年，華為基於韜（τ）定律已成功設計和量產381款芯片，廣泛覆蓋千行百業數字化轉型需求。其中，計劃於2026年秋季推出的麒麟芯片，率先採用邏輯折疊技術，性能大幅提升。預計到2031年，基於韜（τ）定律的高端芯片晶體管密度將達到1.4納米製程的同等水平。
針對該定律對國內半導體產業鏈的影響，業內人士分析認為，韜（τ）定律將全方位提振國內芯片產業信心，利好全產業鏈發展。短期來看，將直接帶動國內半導體材料、製造、封測等上下游企業發展；長期來看，為國內芯片設計企業規避先進製程受限風險、突破技術瓶頸，提供了全新的可行路徑。同時業內也直言，這條全新演進路徑仍面臨諸多挑戰，該技術體系依託華為長期高強度研發投入與技術積累成型，行業內多數企業難以快速復刻，半導體產業的全新升級之路依舊任重道遠。
